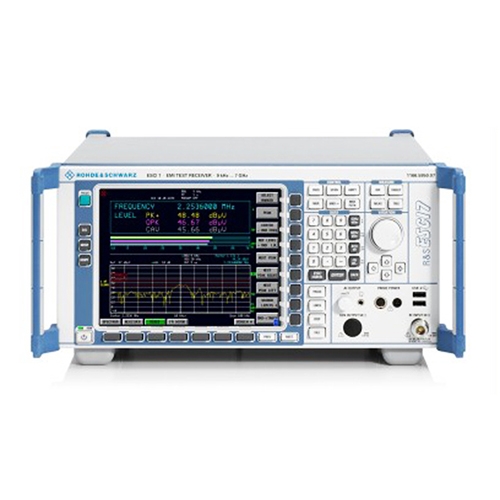

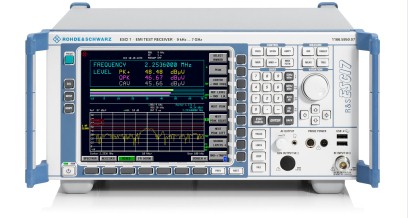

名 称：EMC 接收机
型 号：ESCI
品 牌：德国罗德与施瓦茨 | R&S | Rohde&Schwarz
产品应用
小型EMI 测试接收机，适用于对从9 kHz-3 GHz 的所有民用标准的认证测试，具有频谱分析仪平台的EMI测试接受机系列中增添了一款顶级仪器。R&S ESCI完全符合CISPR16-1-1。该仪器的工作频率范围为9KHZ-3GHZ。并且配有一个21厘米TFT彩色显示器。EMI测试接收机R&S ESCI依照所有民用标准进行电磁发射测量，并且将多种类型的仪器集于一身。
◆ 便携式、可调谐的EMI 测试接收机，使用配备的R&S? FSP-B30 和R&S? FSP-B31电池选件可脱离交流电源工作，重量只有10.5 公斤，特别适合移动使用
◆ 自动、符合标准的测试接收机，可独立进行认证测量
◆ 系统兼容的测试接收机，可通过IEC/IEEE 总线接口或局域网接口并接合EMI 软件包如R&S? EMC32 实现远程控制
◆ 频谱分析仪具有卓越的射频特性，具有足够的测量功能，可满足实验室测量和针对移动无线电标准的测量的要求，具有一个均方根检波器、可选ACP标准和高达5 MHz 的通道带宽
◆ 测量喀呖声干扰的时域分析仪，可记录超过两小时的干扰与时间数据
主要特性
卓越的测试接收机特性
1. 适用于所有商业EMI要求，如CISPR.EN.ETS.FCC.ANSI.C63.4.VCCI和VDE
2. 峰值（最大.最小）准峰值.均方根.CISPR平均检波器
（最多可同时使用三个检波器）
3. 各个检波器可以用条形图显示，带峰值保持指示
4. 符合CISPR16-1-1对准峰值检波器的脉冲加权
5. 时域分析，例如测量呖呖声干扰
6 符合CISPR的EMI测量带宽200MHZ.9KHZ.120KHZ.1MHZ
7. 内置11个预选滤波器和20DB的前置放大器
8. 脉冲保护型射频输入
9. 传感器.探头和天线等附件的电源
10.过载指示
11.内置AF解调器
12.明亮的21厘米TFT彩色显示屏
强大的固化软件功能
◆ 具有独立可编程参数的扫描表，多达十个子范围用于自动或交互式测试程序
◆ 每个迹线存储器有单独的预扫描测量、数据缩减和最终测量,即最多三条迹线的500 个测量值被以表格形式保存
◆ 对电缆损耗、耦合网络和天线的校正值包含在传感器系数中
◆ 用于最终加权测量的频率表可进行数据缩减和修改
◆ 依照民用标准的限定值
◆ 自动电平校正
◆ 完整仪器设置存储在磁盘或内部硬盘上
PC 兼容屏幕快照，无需任何转换软件
◆ Windows 打印机支持
◆ USB 接口（键盘，鼠标）
◆ 驱动程序：LabView，LabWindows/CVI，用于VEE 上的VXI 即插即用仪器驱动程序，Visual Basic， Visual C++，Borland C++，等等
◆ SCPI- 兼容
高测量速度
◆ 接收机模式- 测量时间从100 μs 开始（SCAN（扫描）模式）
◆ 频谱分析仪模式
- 扫频时间从2.5ms-16000s（扫宽>10 Hz）
- 零扫宽（时域）从1s-16000s，精度125 ns
频谱分析仪
◆ 频谱分析仪模式下的预览测量
◆ 分辨率带宽从10 Hz-10 MHz（按1/3/10 步）
◆ 用于数字调制信号测量的均方根检波器
◆ 从1 Hz到30 kHz 的数字滤波器
◆ 带宽从100 Hz-5 MHz 的信道滤波器
◆ 用于IP3、ACPR、OBW 功能的测试程序
◆ 时域中的快速ACP 测量
性 能
◆ 1DB压缩点>+5dBm(预选器关)
◆ 总测量不确定度
-接收机模式<1 Db
-频谱分析仪模式<0.5dB（预选器关）
◆ 显示的平均噪声电平（DANL）典型值-155dBm（RBW=10HZ，前置放大器打开）
◆ 相位噪声（f=500MHZ）
◆ 〈-113dBc（1HZ）（偏离载波10KHZ）
技术规格：
频率
频率范围
9kHz ~ 3GHz
频率分辨率
0.01Hz
频率显示（接收机模式）
数字显示
频率显示（分析仪模式）
使用标记或频率计数器
SSB相位噪声
（载波500MHz，偏置10MHz）
-145dBc/1Hz（典型值）
扫描
每频率点测量时间
100μs ~100s
扫频（分析仪模式）
在时间范围内，扫宽=0Hz
在频率范围内，扫宽≥10Hz
1μs ~16000s，分辨率125ns
2.5ms ~ 16000s
分辨带宽
扫频滤波器
-3dB带宽
10Hz ~ 3MHz，按1、3序列
EMI滤波器（-6dB，脉冲带宽）
200Hz，9kHz，120kHz，1MHz
视频带宽（分析仪模式）
1Hz ~ 10MHz，按1、3序列
FFT 滤波器（-3dB，分析仪模式）
1Hz ~ 30kHz，按1，3序列
预选器（在分析仪模式下可以关闭）
11个预选滤波器
前置放大器（可以在预选滤波器和第1混频器之间切换）
20dB
电平
显示范围
显示噪声电平至30dBm
最大输入电平（射频衰减≥10dB）
直流电压
0V（直流耦合）；50V（交流耦合）
连续波RF功率
30dBm
最大脉冲电压(10μs)
150V
最大脉冲能量(20μs)
10mWs
脉冲频谱密度
97dBμV/MHz
交叉调制
输入混频器的1dB压缩点
（载波大于200MHz，0dB射频衰减，
预选器和前置放大器关闭）
5dBm（额定值）
三阶交叉点（T.O.I.，200MHz~ 3GHz，电平2×-30dBm，Δf＞5×中频带宽或分辨率带宽,或＞10kHz）
预选器关
＞7dBm（典型10dBm）
预选器开，前置放大器关
＞2dBm（典型5dBm）
预选器开，前置放大器开
＞-18dBm（典型值-15dBm）
交叉点k2（100MHz~ 3GHz）
预选器关
35dBm（典型）
预选器开，前置放大器关
＞50dBm
预选器开，前置放大器开
＞35dBm
显示噪声电平（分析仪模式）
（0dB射频衰减，RBW=10Hz，VBW=1Hz，扫宽=0Hz，
20平均，迹线平均，50Ω终端，10MHz ~1GHz）
预选器关(交流/直流耦合)
＜-142dBm（典型值-145dBm）
预选器开，前置放大器关
＜-142dBm（典型值-145dBm）
预选器开，前置放大器开
＜-152dBm（典型值-155dBm）
显示噪声电平（接收机模式）（AV显示，30MHz ~1GHz，BW=120kHz）
前置放大器关
＜6dBμV（典型值3dBμV）
前置放大器开
＜-16dBμV（典型值-19dBμV）
抗干扰能力
镜像频率，中频
＞70dB
乱真响应（载波大于1MHz，
无输入信号，0dB射频衰减）
＜-103dBm
其他乱真
＜-70dBc
射频泄漏
电平显示，场强3V/m，0dB射频衰减，50Ω终端，载波频率不等于中频
＜10dBμV（额定值）
电平显示（接收机模式）
电平显示，数字
数字，0.01dB分辨率
电平显示，模拟
条形图显示，每个检波器单独显示
频谱，电平轴
电平轴10dB传~200dB，10dB步长
频谱，频率轴
用户可选，线性或对数
电平显示（分析仪模式）
结果显示
501×400像素（每张图），最多可显示2个具有独立设置的图
对数电平显示范围
1dB，10dB ~200dB，10dB步长
线性电平显示范围
10%参考电平/刻度（10个刻度）
最大迹线数量，1张图
3
最大迹线数量，2张图
6
电平测量精度
总误差
预选器和前置放大器关
±0.5dB
预选器和前置放大器开
±1dB
准峰值显示
符合CISPR16-1标准
触发器功能
触发源
自由运行、视频、外部、中频电平
触发偏置（扫宽≥10Hz）
125ns ~ 100s
选通源
视频，外部，中频电平
选通延迟
1μs ~100s

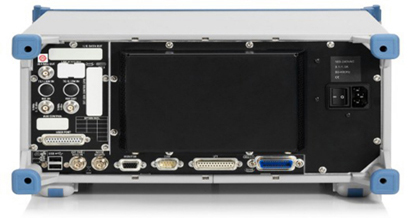

接口
外部噪声源电源
BNC，孔式，28V直流
IEC/IEEE 总线远程控制
IEC625-2/IEEE488.2
串行接口
RS-232-C
打印机接口
Centronics 并行接口
USB接口
版本1.1
一般特性
显示器
21厘米TFT彩色显示器，VGA，
+ 5℃ ~ +40℃；
0℃ ~+50℃（使用选件ESCI-B20）
电源
AC100 ~ 240V，50Hz ~400Hz ，
3.1 ~ 1.3A，70VA
尺寸（宽×高×厚）
412mm×197mm×417mm
重量
10.5kg
选 件:
◆ 加固机箱，角度可调把手 R&S FSP-B1
◆ 直流电源 R&S FSP-B30
◆ 调频测量解调器 R&S FS K7
◆ 局域网接口 R&S FSP-B16
◆ 内部跟踪发生器 R&S FSP-B9
◆ 外部发生器控制 R&S FSP_B10
◆ 电视触发器和射频功率触发器 R&S FSP-B6
◆ 备用电池组（NIMH）R&S FSP-B32
◆ OCXO 10MHZ R&S FSP-B4
◆ 环境规范扩展 R&S ESCI-B20
