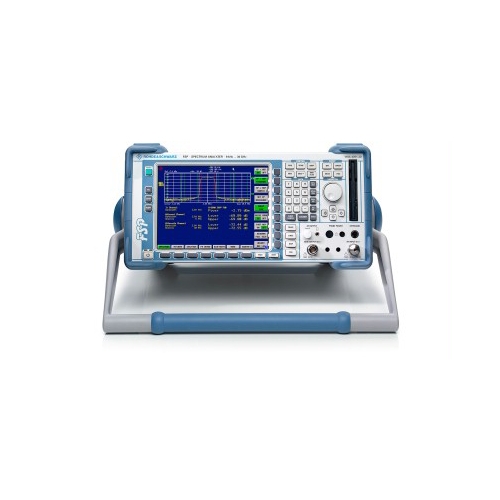

R&S FSP13 手持式频谱分析仪
主要特点
频率范围 9 kHz ～ 13 GHz
分辨率带宽 1 Hz ～ 10 MHz
平均显示噪声电平--155 dBm (1 Hz)
相位噪声--113 dB (1 Hz)，10 kHz 时
其他滤波器：
100 Hz ～ 5 MHz 信道滤波器和 RRC 滤波器
FFT 滤波器 1Hz ～ 30 kHz
EMI 带宽和准峰值检波器
TOI，MC ACP(R)，OBW，CCDF，APD 等测量功能
蜂窝标准和通用性标准测量应用程序，例如相位噪声、噪声系数等等。
详细介绍
FSP 频谱分析仪研发和生产的理想伙伴，具有良好的电平测量不确定度和出色射频特性。 R&S? FSP 采用成熟的技术，提供最佳性能、可靠性和服务便利性。
频率范围：
FSP3：9kHz (20Hz) ～ 3 GHz
FSP7：9kHz (20Hz) ～ 7 GHz
FSP13：9kHz (20Hz) ～ 13 GHz
FSP30：9kHz (20Hz) ～ 30 GHz
FSP40：9kHz (20Hz) ～ 40 GHz
射频性能：
DANL 典型值-155 dBm (1Hz) 无预放
相位噪声典型值-113 dBc/Hz @ 10 kHz 偏离，载波 500 MHz
相位噪声典型值- 145 dBc/Hz @ 10 MHz 偏离，载波 500 MHz
TOI 典型值 10 dBm
1-dB-压缩点 0 dBm
用 R&S FSP 进行相位噪声测量
准确度：
3.6 GHz 以下总电平不确定度为 0.5dB
-70 dB 时线性误差小于 0.2dB
分辨率带宽 ≤100 kHz 时的显示线性度（对 30 台设备进行测量）
IQ 下变频器：
中频数字转换器 12 位 32MHz（20.4 MHz 中频）
IQ 存储器 2x128 ksamples
速度：
频域扫描时间2.5ms
时域扫描时间 1 μs
通过 GPIB 可完成多达 70 项远程测量
多达 80 项手动测量（画面更新）
R&S FSP 频谱分析仪因创新的测量技术和丰富的标准功能而杰出。
各种检波器可供选择
最大值、最小值、自动峰值、采样、真有效值、平均值、准峰值
CP/ACP/Fast ACP 测量功能采用众多预定义标准
多载波 ACP 测量，支持独立载波间距
ACP/MCAP 多达 12 条邻道和最大保持功率功能
TOI、OBW、相位噪声、ACP、AM 调制深度自动测试程序
谐波失真测量
CCDF 和 APD 功能（y 轴单位可采用百分比）
可编辑限值线，包括通过/未通过指示
WCDMA 信号 CCDF 参数测量
时域内邻道功率测量：快速 ACP
三阶截止点测量
突发功率测量（上图），OBW 测定（下图）
AM 信号调制深度测量
RBW 特征：
10 Hz ～ 100 kHz 数字式滤波器（步长值 1、3、10）
模拟滤波器 300 kHz ～ 10 MHz（1、3、10 步长值）
39 个信道滤波器，范围 100 Hz ～ 5 MHz
RRC 滤波器（IS-136、TETRA、WCDMA）
EMI 带宽标准
FFT 滤波器 1 Hz ～ 30 kHz
利用数字滤波器或 FFT 进行 200kHz 跨度扫描时间对比
1 MHz 信道滤波器和普通 1 MHz 分辨率滤波器的对比
10 dB 步进衰减器（FSP-B25 为 5 dB）
电子衰减器和预放选件
中频功率触发器的灵敏度可达– 50 dBm 混频器值
门限触发函数
可选择各种标记功能
相位噪声、噪声、n dB 降低 / n dB 提高、峰值列表、频率计（30ms 为 0.1Hz）
内部跟踪信号发生器支持功率扫描
外部信号源控制（反向扫描）
在迹线显示功能激活的同时，可通过支持偏置调谐的外部混频器扩展频率范围
GPIB 指令集可兼容 HP 859x/8566/8591E/71100C/71200C/71209C
GPIB 指令集可兼容 FSEx/FSIQ
在列表模式字下 GPIB 运行速度极快
以太网接口 (100 Base T)
21 cm 彩色 SVGA TFT 显示屏
分屏显示模式
操作系统：Embedded Windows XP
轻松生成测量结果文档
远程桌面功能
兼容性（打印机驱动程序、联网等等）
接口：GPIB，RS-232-C，LAN（选件），USB
VXI-11 远程支持
多种应用固件可供选择，包括 3GPP 通讯标准的码域功率测量固件
蓝牙
GSM/EDGE
3 GPP WCDMA，HSDPA，TD-SCDMA
CDMA2000，1xEV-DV，1xEV-DO
WLAN 802.11a（OFDM 频谱限制）
噪声系数和增益测量
FM/PM/AM 测量解调器
相位噪声测量
功率探头测量支持功率探头R&S?NRP-Z11，Z21，Z22，Z23，Z24，Z51，Z55，Z81，Z91，外部功率计R&S?NRVD，HP EPM，HP 437B，HP438A 和功分器
