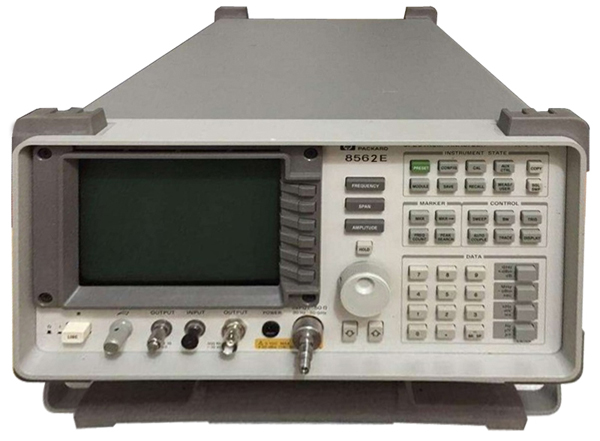

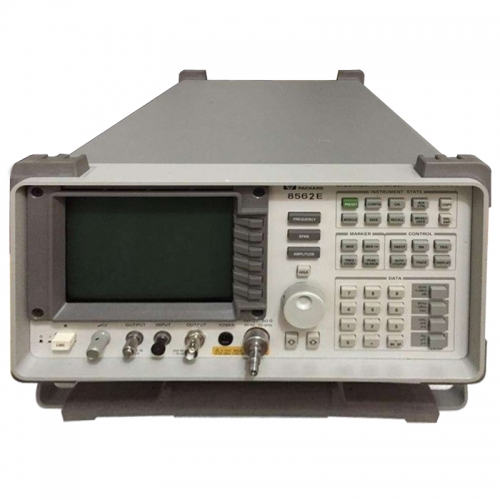

Agilent 8562E频谱分析仪|安捷伦8562E

频率范围（内混频）：

Agilent HP8560EC：30 Hz连接扫描到2.9，6.5，13.2，26.5， 40或50 GHz

Agilent HP8561EC：30Hz～6.5GHz

Agilent HP8562EC：30Hz～13.2GHz

Agilent HP8563EC：9kHz～26.5GHz;30Hz～26.5GHz（选件006）

Agilent HP8564EC：9kHz～40GHz;30Hz～40GHz（选件006）

Agilent HP8565EC：9kHz～50GHz;30Hz～50GHz（选件006）

频率范围(外混频）：

18GHz～325GHz分12个波导频段（不能由8560EC选件002提供）

Agilent HP8563EC 频谱分析仪一般指标

Agilent HP8563EC 频谱分析仪环境指标

校准周期：2年（8560EC/61EC/62EC/63EC）;1年（8564EC/65EC）

预热时间：在普通环境条件下为5分钟

温度：-10°～+55℃（工作时）；-51°～+71℃（不工作时）

湿度：95%，在40℃条件下持续5天

防水性：在16升/小时/英尺2的雨量下不透水

高度：15000英尺（工作时）；50000英尺（不工作时）

脉冲冲击（半正弦）：30g,持续11ms

运输拖架：有6个面和8个拐角的8英寸拖架

电磁兼容性：传导和辐射干扰符合CISPR Pub.11(1990)。除某些指标外，均满足MIL-STD-461 C part4标准。

电源要求

用115Vac工作：90～140V rms,3.2A rms max,47～440Hz

用230Vac 工作：180～250V rms,1.8Arms max,47～66Hz

功耗;180W（8560EC/61EC/62EC/63EC）;260W（8564EC/65EC）

声频噪音（额定值）：在室温下，强度＜5.0贝尔（ISODP 7779）

尺寸（不带手把，支架，面罩）：337mm(宽)×187mm(高)×461mm(长)

重量（搬运重量，额定值）：20kg

选件002内置跟踪发生器（只用于8560EC）

频率范围：300KHz～2.9GHz

精度(取峰值之后)：±(基准频率精度×调谐频率+5%×间隔+295Hz)

跟踪漂移（额定值）：5分钟预热之后，可用于1KHz RBW：30分钟预防热之后，可用于300Hz RBW

小RBW：300Hz 幅度

输出电平：-10～+1dBm；-10～2.8dBm(典型值)分辨率：0.1dB精度（25℃±10℃）

微调：±0.2dB/dB,±0.5dBmax

精度：0.75dB

电平平坦度：±2.0dB

动态范围：95dB(300KHz～1MHz)；115dB(1MHz～2.0GHz)；110dB(2.0GHz～2.9GHz)

功率扫描：10dB范围，0.1dB分辨率输入/输出

RF输出（前面板）：N型（阴），50Ω（额定）

外ALC输入（后面板）：BNC（阴），与负向检波器一起使用
