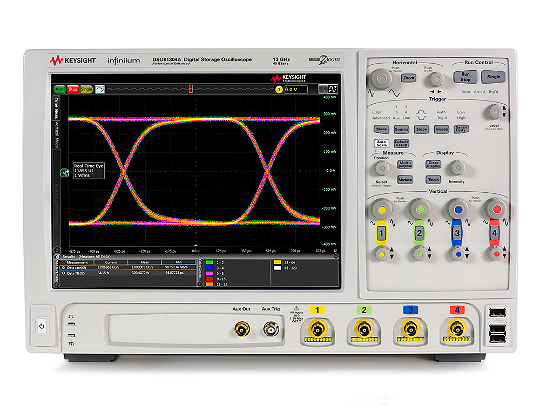

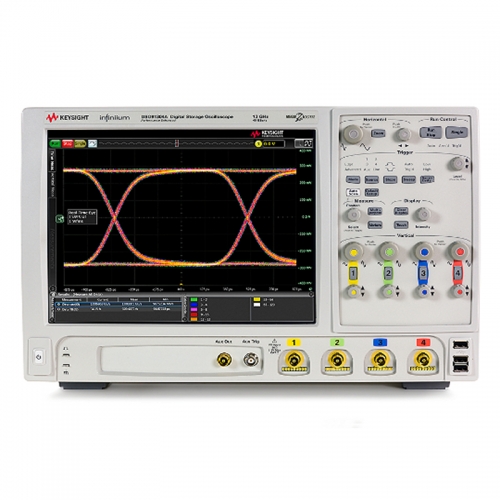

是德 Keysight(原安捷伦Agilen)DSO91304A Infiniium 高性能示波器:13 GHz
主要特性和功能
13 GHz
4个模拟通道
高达 1 Gpts 存储器和 40 GSa/s 采样率可以提供更完整的信号迹线捕获
更低的本底噪声(50 mV/格时为 1.73 mVrms)和深入的抖动分析功能能够确保卓越的测量精度
硬件加速去嵌入能够更轻松地补偿探头、夹具和通道效应
结合一致性测试、调试和分析应用软件可以增强示波器的可用性
结合用户定义的应用软件可以实现测量自动化
技术指标
带宽 13 GHz
带宽升级 不提供
通道数 4
最大存储器深度 1 Gpts
最大采样率 40 GSa/s
显示屏尺寸 12.1 inch
ADC 位数 8 bits
本底噪声
在 mV/div时为 1.73 mVrms
最短上升/下降时间
32 ps (10-90%), 23 ps (20-80%)
特定触发
InfiniiScan 触发
A-B 硬件触发
协议触发和解码 可选
应用
以太网 1000Base-T
DDR3/LPDDR3
DDR4/LPDDR4
DisplayPort
HDMI 2.0
MIPI
PCIe Gen2
PCIe Gen3
SATA Gen3
USB 2.0
操作系统 Windows 7
