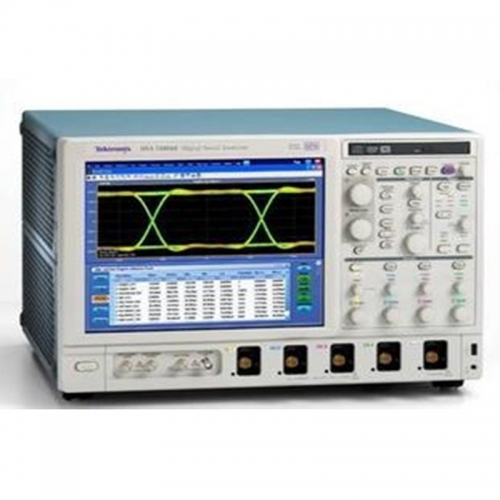

Tektronix DSA70804B数字示波器
主要特点和优点
同时在全部四条通道上实现了
20, 16, 12.5, 8, 6和4 GHz 多种带宽型号
高达50 GS/s 的实时采样率
高达250 M 样点的记录长度及MultiView ZoomTM 功能， 快速进行导航
最快的波形捕获速率，每条通道最高捕获速率>300,000 wfms/s
最高的带宽－高达20 GHz，在最新高速串行标准上执行测量
杰出的信号完整性和完美的信噪比－ 观察波形最真实的表现
业界领先的高采样率和定时分辨率
在2通道上提供了100 GS/s的采样率（对12.5、16 和20 GHz 型号）
16条逻辑通道，为数字和模拟信号调试提供高达80ps 定时 分辨率 (仅MSO70000)
Pinpoint?触发－ 最大限度地减少采集问题信号所用的时间， 高效调试问题，缩短调试时间
6.25 Gbps实时串行触发－ 保证指定NRZ 或8b/10b 码型第一 次发生时就触发采集，支持码型效应隔离诊断
搜索和标记－为感兴趣的信号提供波形码型匹配和软件触发
P7500 Tri模式TM 探测系统－完美配套的4 GHz - 20 GHz 信号连接系统
应用支持：高速串行工业标准、射频信号、电源系统和存储 器设备－实现标准规定认证、自动化测试和易于使用
P6780和P6717高性能17通道逻辑探头，具有最高达2.5GHz 的带宽，为当前的高速数字信号探测提供连接保障( 仅 MSO70000)
应用
设计验证，包括信号完整性、抖动和定时分析
检验、调试、检定或认证复杂的设计
根据行业标准调试串行数据并进行一致性测试
存储总线分析
设计原型启动和开关电源检验
考察瞬态现象
复杂系统的生产测试
瞬态信号或宽带宽RF 信号的频谱分析
适用于整个设计周期的工具
P7500 Tri模式 三模探头简化了复杂的测量设置
P6780差分逻辑探头为最多16个数字信号提供了高带宽探测性能
泰克了解，工程师在整个设计过程中都需要依靠示波器，包括 从原型机启动到生产测试。DPO/DSA/MSO70000系 列示波器结合了非凡的采集性能和分析工具，拥有独特的性 能，能加速您的测量工作。
无可比拟的采集和信噪比性能
DPO/DSA/MSO70000系列杰出的信号完整性和卓 越的信噪比确保您对测量结果树立信心
高带宽，可达20GHz，匹配的四通道性能
带宽增强可以消除直到探头尖端的通道频响的非理想性。用户可以为每条通道选择滤波器，提供了幅度和相位校正功能，更准确地表现高速信号。此外，对需要极高测量吞吐量的应用，用户可以禁用带宽增强功能，目前只有泰克能够做到这一点。
同时在所有通道上实现高采样率，捕获更多的信号细节(瞬 态信号、不理想特点、快速边沿)
对12.5、16 和20 GHz 型号，在2通道上提供了100 GS/s的采样率,在所有4通道上提供了50 GS/s 的采样率
对4、6 和8 GHz 型号，在所有通道上提供了25 GS/s 的 采样率
对MSO70000，所有逻辑通道上提供12.5GS/s 的采样率
最低的抖动噪底和最高的垂直精度，在测量中提供了额外的 余量。
长记录长度提供了高分辨率和更长的波形捕获时长
DPO70000和MSO70000系列每条通道标配10M样点， DSA70000 系列每条通道标配31M 样点
4、6和8 GHz型号在全部四条通道上可以选配高达125M 样点
12.5、16 和20 GHz 型号在全部四条通道上可以选配高 达250 M 样点
在MSO70000 系列上，逻辑通道的存储深度和模拟通道 相同，以实现无需妥协的模拟和数字采集
MultiView缩放功能帮助您管理长记录，比较和分析多个 波形段
由于高信噪比和低内部噪底，DPO/DSA/MSO70000系列可以执行精确的检定测量。在调试DUT 时，测量仪器 的低噪底和最大信号保真度可以找到可能影响DUT 完整性 的最小的异常信号。对RF 信号检验来说，噪底越低，动态 范围越高，因此拓宽了DPO/DSA/MSO70000系 列以适应更广泛的应用。
范围最广泛的探测解决方案－不管是需要测量8 Gbps 串行数 据还是需要测量新电源设计中的开关电流，泰克都提供了各种 各样的探测解决方案，包括有源单端探头、差分探头、高压探 头、电流探头、光探头以及各种探头和示波器附件。
快速选型指南
型号模拟带宽四通道采样率标准配置内存 – 模拟和数字通道模拟通道数逻辑通道数
DPO70404B4 GHz25 GS/s10 MS4
DSA70404B4 GHz25 GS/s31 MS4
MSO704044 GHz25 GS/s10 MS416
DPO70604B6 GHz25 GS/s10 MS4
DSA70604B6 GHz25 GS/s31 MS4
MSO706046 GHz25 GS/s10 MS416
DPO70804B8 GHz25 GS/s10 MS4
DSA70804B8 GHz25 GS/s31 MS4
MSO708048 GHz25 GS/s10 MS416
DPO71254C12.5 GHz100 GS/s
50 GS/s10 MS4
DSA71254C12.5 GHz100 GS/s
50 GS/s31 MS4
MSO71254C12.5 GHz100 GS/s
50 GS/s10 MS416
DPO71604C16 GHz100 GS/s
50 GS/s10 MS4
DSA71604C16 GHz100 GS/s
50 GS/s31 MS4
MSO71604C16 GHz100 GS/s
50 GS/s10 MS416
DPO72004C20 GHz100 GS/s
50 GS/s10 MS4
DSA72004C20 GHz100 GS/s
50 GS/s31 MS4
MSO72004C20 GHz100 GS/s
50 GS/s10 MS416
系统启动和验证
从您的设计第一次上电到初步的操作检查这段时间内， DPO/DSA和MSO70000 系列提供了您需要的功能
无需妥协的四通道采集
拥有业界最低的噪声和每通道上高达5 0 G S / s 采样率， DPO70000 系列保证了信号完整性验证和定时分析的过程 中，用户无需担心示波器内部的噪声和抖动影响测试结果。在 所有四条通道上最高可达20GHz 的单次采集带宽，让您可以 轻松捕获感兴趣的信号，而无需担心在使用了多于两条通道时 会产生欠采样。
对要求最低内部噪声和抖动的应用，100 GS/s性能进一步降低了噪声和抖动，提供了额外的测量余量。
16通道数字采集(仅MSO70000)
当您有多个接口需要验证，拥有4 条模拟通道和16 条逻辑通 道的MSO70000 支持高效的通道间时序检查。80ps 的定时分 辨率让MSO70000的数字采集系统能支持您同时在20 条通道 里执行精确的定时分析。
iCapture－一次连接，同时完成模拟和数字探测 (仅MSO70000)
众多必须验证的信号常常让设计的检验过程费时耗力。使用 iCapture 的数字- 模拟复用器功能，您可以简单地验证16 条 连接在MSO70000系列数字通道中的任何信号的逻辑特性。使 用iCapture时，您可以快速观察任何输入通道的模拟特征。如 果信号工作正常，则将其放回仅数字显示模式，然后继续检查 其它线路。
总线解码和触发(仅MSO70000)
总线符号显示模式简化了系统状态识别和总线触发设置
验证您的系统运行情况，通常需要在诸如DDR SDRAM的关键 总线上观察系统状态。MSO70000拥有的并行和低速串行总线 解码功能，提供了更深入观察系统行为的视角。要使用 MSO70000的总线触发功能来隔离关心的状态或找出失效的总 线片段，可以简单地定义总线并选择符号字来描述 希望得到的状态。
在所有通道上实现深存储
长时间的事件，如电源工作状况和系统状态字，可以在DPO/ DSA70000 系列的四条模拟通道和MSO70000 系列的16 条 逻辑通道上同时实现的长内存深度支持下，被分析并且无需牺 牲定时分辨率。4、6、8GHz型号可选的内存深度可达125MS (选项10XL)，12.5、16 和20GHz型号可选的深度可达250MS (选项20XL)。
10ms时长内使用25GS/s 捕获同步的高速和低速信号
电源问题可能是系统失效的关键点。对电源系统工作状态的仔 细调试会花费很多时间。MSO70000提供了每条通道独立的逻 辑判别电平设置，这样用户可以设置多个逻辑电压并同时观 察，从而快速验证系统的供电系统的工作情况。
协议和串行触发
为调试串行构架，可以使用DPO/DSA/MSO70000系列和MSO70000系列内置硬件时钟恢复电路对NRZ串行数据流进行串行码型触发，并将物理层和链路层中的事件关联。仪器可以恢复时钟信号，识别跳变，为要捕获的串行码型触发设置所需的编码字。DSA70000系列中标配这一功能， DPO70000B和MSO70000型号上则作为选项ST6G提供这一功能。对信息速率更高的标准，如USB 3.0，把8b10b的串行码型触发和解码功能扩展到数据速率6.25 Gbps。
码型锁定触发功能使得示波器能够以精确的时基精度同步采集长串行测试码型，在NRZ串行码型触发中增加了一个额外的维度。可以使用码型锁定触发功能，从长串行数据码型中去掉随机抖动。这样就可以考察每个特定跳变位的影响，而且模板测试时也可以用平均功能了。 这种功能支持高达6.25 Gbps的NRZ串行数据流，在DSA70000系列仪器上是标准配置，在DPO70000和MSO70000系列上作为选项ST6G提供。
DPOJET抖动和眼图分析-使用DPOJET软件，简化识别信号完整性问题、抖动及其相关来源的过程。DPOJET为现有实时示波器提供了最高的灵敏度和精度。
系统检定和余量测试
当设计正常工作以后，下一个工作就是全面检定其性能。 DSA70000 系列提供了业界最全面的分析和验证工具集，如 数学表达式、波形模板测试、合格/ 不合格测试、事件搜索以 及事件标记。自动化工具减少了沉闷的工作，加快了执行上百 个验证测试的速度。
高级波形分析
全面分析您被测系统中的功率、电压和温度极限是一件耗时的 工作。 DPO/DSA7/MSO70000 系列提供了广泛的内 置高级波形分析工具。
波形光标可以简便地测量轨迹到轨迹的定时特点，连接YT 显 示模式和XY 显示模式的光标则可以简便地考察相位关系和安 全工作区越限。可以使用图形面板选择53 种自动测量功能，这 些面板以逻辑方式把测量分成幅度、时间、组合、直方图和通 信等类别。通过平均值、最小值、最大值、标准偏差和样本总 量等统计数据，可以进一步考察测量结果。
可以对波形定义和应用数学表达式，在屏幕上获得可以使用的 结果。您只需按一个按钮，就可以进入常用的波形数学函数。 对高级应用，还可以使用简便易用的计算器样式的编辑器，创 建代数表达式，其中包括当前波形、参考波形、数学函数、测 量值、标量和用户定义变量。使用深采集内存进行余量测试， 可以跨越很多周期，用户可以观察采集数据长时间内的趋势。
另外，示波器采集的数据可以使用专用的电子表格工具栏导入Microsoft Excel，或使用Word工具栏来生成用户报告，这些工具都随 DPO/DSA7/MSO70000 产品提供。
自动化的工具提高测量吞吐量
DPOJET抖动和眼图分析- 使用DPOJET 软件，简化识别信号完 整性问题、抖动和相关来源。DPOJET
