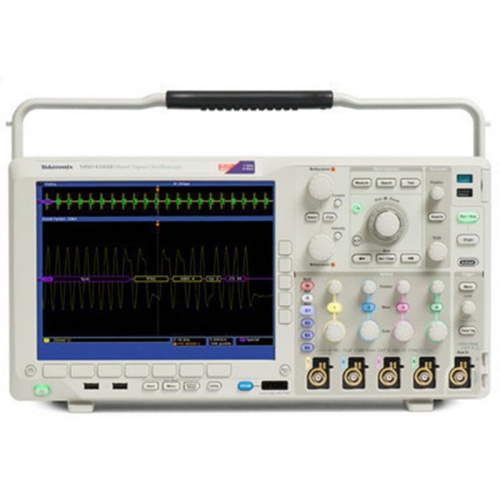

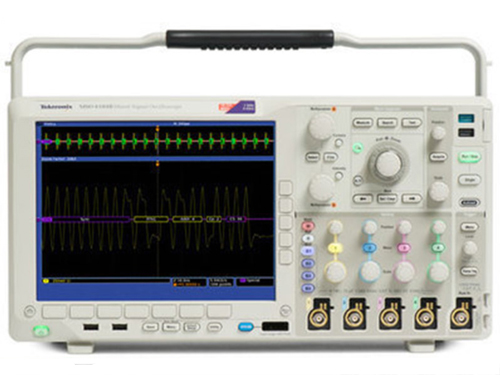

Tektronix泰克 DPO4104B示波器
主要性能指标
1 GHz, 500 MHz, 350 MHz 带宽型号
4 通道型号
16 条数字通道(MSO 系列)
所有通道上高达5 GS/s 的采样率
所有通道上20 M点的记录长度
>50,000?wfm/s的最大波形捕获速率
标配无源电压探头，<4 pF 电容负荷及500 MHz或1 GHz 模拟带宽
成套高级触发
简便易用功能
Wave Inspector?控制功能，轻松导航和自动搜索波形数据
29种自动测量、波形直方图和FFT分析，简化波形分析
TekVPI?探头接口支持有源探头、差分探头和电流探头，自 动定标和确定单位
10.4 英寸(264 mm) XGA 彩色显示器
体积小，重量轻－ 仅厚5.4 英寸(137mm)，仅重11 磅(5 公 斤)
连接能力
USB 2.0 主控端口四个，前后面板各两个，用于迅速简便地存储数据、进行打印及连接USB 键盘
后面板上的USB 2.0设备端口，简便地连接PC或直接打印兼容PictBridge?的打印机
集成10/100/1000BASE-T以太网和VGA端口，用于连接网络，VGA视频输出端口，可以把示波器显示画面导出到监视 器或投影仪上
选配串行触发和分析功能
I2C, SPI, USB, 以太网、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和I2S/LJ/RJ/TDM 自串行总线的自动触发、解码和搜索
混合信号设计和分析(MSO系列)
并行自动触发、解码和搜索功能
每条通道独立设置门限
多通道建立时间和保持时间触发
MagniVu" 高速采集技术，在数字通道上提供了60.6 ps的精细定时分辨率
选配应用支持
电源分析
极限和模板测试
HDTV和自定义视频分析
多功能混合信号设计调试工具
通过MSO/DPO4000B系列示波器，您可以使用一台仪器查看模拟信号、数字信号和串行信号，迅速找到和诊断复杂的嵌入式系统设计中的问题。由于高达1 GHz的带宽及所有通道上5倍的过采样率，您可以获得必要的性能，查看快速变化的信号细节。MSO/DPO4000B上所有通道标配高达20 M点的深记录长度，可以捕获长信号活动窗口，同时保持精细的定时分辨率。
泰克MSO/DPO4000B系列示波器的数字荧光技术可以快速查看异常信号，Wave Inspector?控制功能可以迅速导航波形。其可以自动进行串行总线和电源分析，执行极限和模板测试，为您提供了所需的多功能工具，简化和加快了复杂设计的调试工作。
