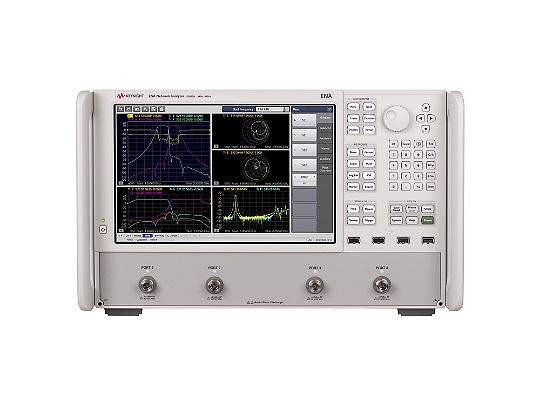

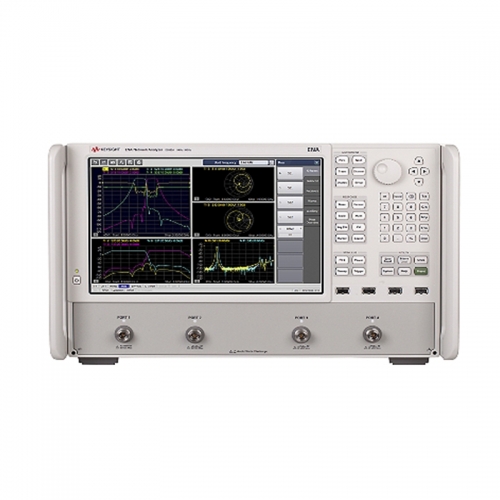

安捷伦Agilent E5080A ENA 矢量网络分析仪
描述
Keysight E5080A 是是德科技新一代 ENA 系列网络分析仪,提供业界领先的性能、灵活的功能和先进的可用性。凭借直观的触摸屏界面,E5080A 可以优化您的测量流程,帮助您在更短时间内获得更好的测量结果。这款新仪器采用了综合性的平台,将 ENA 和 PNA 系列的优势结合于一身。
E5080A 提供全面的测量功能,可测量放大器、混频器、滤波器、双工器、天线和电缆(包括平衡被测器件)等有源和无源器件。
在生产线上,改善的模拟测试性能可以确保更快的测试吞吐量。在研发实验室中,更出色的性能能够为您提供更大的设计裕量,增强的可用性使您对测试结果更加充满信心,并更快将设计的产品推向市场。E5080A 的增强性能包括极宽的动态范围,可以满足尖端射频器件的重要测量需求。
主要特性与技术指标
9 kHz 至 4.5/6.5/9 GHz,2 或 4 端口,50 ?
147 dB(典型值)宽动态范围
3 ms(401 点)超快测量速度
0.0015 dBrms(10 kHz IFBW)低轨迹噪声
0.005 dB/°C 高温度稳定度
–90 至 +15 dBm(技术指标)宽信号源功率范围
直观的触摸屏图形用户界面和大尺寸、高分辨率 12.1 英寸显示屏
与 E5092A 测试仪结合使用可测试多达 40 个端口
技术指标:
最大频率 9 GHz
动态范围 135 dB
输出功率 15 dBm
轨迹噪声 0.0015 dBrms
内置端口数量 2 或 4 端口
谐波 -20 dBc
本底噪声 -136 dBm
扫描速度最高
可达 201 个点 2 ms
应用 S 参数
多端口
平衡测量
回波损耗
时域
元器件 电缆
混频器/变频器
放大器
谐振器
台式 是
