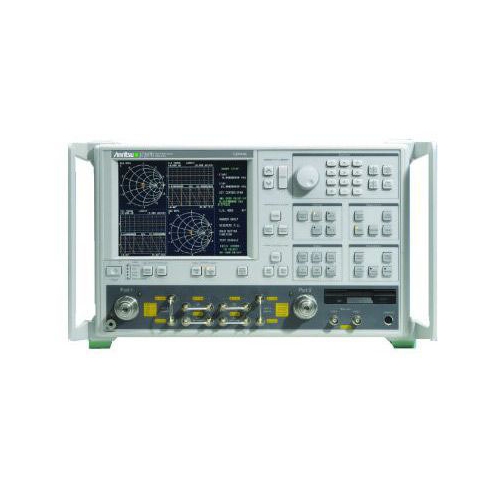

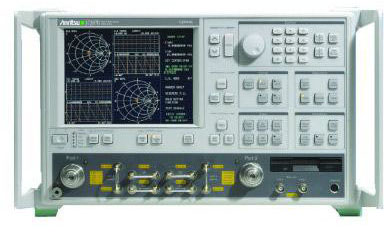

安立Anritsu 37247D 网络分析仪
37000D系列Lightning系列微波/毫米波矢量网络分析仪整合了各种高性能的测试功能，能够满足日益增长的来自国防、航空/航天、宽带通信、以及光电器件市场的测试需求。Lightning系列所采用的技术和实际性能表现都是当今进的，除了快速且精确的S参数测量以外，同时还支持众多更高级别的测量，包括：时域、增益压缩、谐波、交调、频率变换器件测量、多端口测量、以及光/电和电/光器件测量。如此全面的测量系统可以覆盖20GHz、40GHz、以及67GHz频段，对应的产品型号分别是37x47D、37x69D和37x97D。
37000D系列Lightning系列微波/毫米波矢量网络分析仪整合了各种高性能的测试功能，能够满足日益增长的来自国防、航空/航天、宽带通信、以及光电器件市场的测试需求。Lightning系列所采用的技术和实际性能表现都是当今进的，除了快速且精确的S参数测量以外，同时还支持众多更高级别的测量，包括：时域、增益压缩、谐波、交调、频率变换器件测量、多端口测量、以及光/电和电/光器件测量。如此全面的测量系统可以覆盖20GHz、40GHz、以及67GHz频段，对应的产品型号分别是37x47D、37x69D和37x97D。
对于67GHz以上的测量需求，基于Lightning构建的ME7808C宽带VNA测试系统是的方案。获奖的ME7808C宽带VNA测试系统支持从40MHz到110GHz的快速连续扫描，如此宽的单次扫描频率覆盖使得ME7808C十分适合于在片（on-wafer）测试和器件建模应用。另外，ME7808C还可以被配置为毫米波测量系统，毫米波测量系统是宽带测量系统的经济型版本，可以分段覆盖V、E、以及W频段，扩展频段可以达到500GHz。ME7808C测量系统需要用到外部的频率扩展模块，全球范围有多家厂商都可以提供这样的模块，具体信息请与安立公司驻各地代表处联系。
为了更有效的支持多端口器件的测量，Lightning系列还能够4端口、8端口或12端口测试系统。多端口扩展需要外部测试座、端口扩展模块、以及多端口校准软件。另外，多端口扩展还支持在片（on-wafer）测量（需要另外购买探针台）。
37300D系列具备闪电系列的全部特点。它是测试无源、有源器件的理想仪器。标准配置包括步进衰减器、内部偏置座，增益压缩功能和超宽的频率范围。简单地增加宽带测试座、两台合成源和希望的毫米波模块，任意一台37300D都可以配置成ME7808C毫米波VNA。
● 多源控制和频率偏置
● E/O和O/E应用
● 增益压缩应用
● 内置偏置座
● 扩展功率范围（源端和接收机端都有步进衰减器）
● 后面板IF输入（用于升级到毫米波）
● 混频器测量时的N×N校准
● 植入/剥离应用
● 高精度频率参考
● 1Hz频率分辨率
37200D系列是经济型双端口矢量网络分析仪，是专为无源器件测试使用而设计的，它省去了仅在测试有源器件才需要的装置。简单地增加宽带测试座、两台合成源和希望的毫米波模块，任意一台37200D都可以配置成经济型毫米波VNA。
● 多源控制和频率偏置
● E/O和O/E应用
● 后面板IF输入（用于升级到毫米波）
● 混频器测量时的N×N校准
● 植入/剥离应用
● 高精度频率参考
● 1Hz频率分辨率
常用型号 37247D 40MHz-20GHz, 两端口矢量网络分析仪（经济型无源器件测试）
37269D 40MHz-40GHz, 两端口矢量网络分析仪（经济型无源器件测试）
37297D 40MHz-65GHz, 两端口矢量网络分析仪（经济型无源器件测试）
37347D 40MHz-20GHz, 两端口矢量网络分析仪（全功能型无源/有源器件测试）
37369D 40MHz-40GHz, 两端口矢量网络分析仪（全功能型无源/有源器件测试）
37397D 40MHz-65GHz, 两端口矢量网络分析仪（全功能型无源/有源器件测试）
ME7808C 40 MHz - 110 GHz(可扩展到 500 GHz)超宽带与毫米波矢网测量系统（毫米波器件测试）
主要技术特征
●高速数据传输和控制
具有双GPIB标准端口，分别用于数据传输和控制外围设备
●时域分析（选件）
通过37000D的时域分析选件，可对器件进行高速时域分析
● 多源控制和进入接收机模式 通过多源控制，37000D能方便地实现测试混频器和倍频器功能。能够单独控制2个源的频率，还能控制接收机，而无需外部控制器。可以指定信号源的扫描范围和输出功率及接收机的扫描范围。37000D进入接收机模式时通过与内部晶体振荡器锁相调谐接收机。 ●软件工具及其能力 具有自动测试软件的***终解决方案
●NxN校准功能 用于频率转换器件测量的误差修正
●内部控制自动校准件 内置的软件，通过接口连接AutoCal模块，实现快速、准确和可重复的校准
●植入/剥离 剥离功能可去掉测试夹具和其它网络对测试结果的影响
植入功能可作为优化放大器和其它设计的模拟匹配电路
●大容量内存 使得具有多重设置器件的测量变得容易进行，可快速存储和调用常用的设置和校准
●灵活的测试座（选件） 配置6个回路：4个直接访问接收机回路和2个辅助信号源回路，以便进行混频器、天线、连接外部测试座的测试
可升级性
依用户要求，扩展频率范围，增加新功能。软件升级简单方便
校准件
包括进行全部12项校准的所有精确组件
机械同轴校准件
3650 SMA/3.5mm 校准件
3650-1 SMA/3.5mm 校准件,带有可滑动负载
3651 GPC-7 校准件
3651-1 GPC-7 校准件,带有可滑动负载
3652 K连接器校准件
3652-1 K连接器校准件,带有可滑动负载
3653 N连接器校准件
3654B V连接器校准件,带有可滑动负载
3656 W1(1mm)连接器校准件/验证组件
AutoCal?自动校准模块
内置的软件，通过接口连接AutoCal?模块，实现快速、准确和可重复的校准
36581NNF N(m)-N(f), 40MHz-18GHz
36581KKF K(m)-K(f), 40MHz-20GHz
36582KKF K(m)-K(f), 40MHz-40GHz
波导校准件
3655V WR-15波导校准件
3655V-1 WR-15波导校准件,带有可滑动负载
3655E WR-12波导校准件
3655E-1 WR-12波导校准件,带有可滑动负载
3655W WR-10波导校准件
3655W-1 WR-10波导校准件,带有可滑动负载
验证件
3661 N型
3666 SMA/3.5mm
3667 GPC-7
3668 K型
3669B V型
功能选件
选件1 带滑板的机柜安装组件
选件1A不带滑板的机柜安装组件
选件2A 时域测量功能, 可对器件进行高速时域分析
选件4A 外置SCSI-2硬盘驱动兼容功能
选件7A 将K型测试端口更换为GPC- 7连接器
选件7N 将K型测试端口更换为N(m)连接器
选件7NF 将K型测试端口更换为N(f)连接器
选件7S 将K型测试端口更换为3.5mm(m)连接器
选件7K 将V型测试端口更换为K(m)连接器
选件15 灵活的测试装置，提供4个基准和测试通道的直接接入，并为每个端口增加用于连接放大器的两个辅助信号源环路
选件98 Z40/25校准指南
选件99 高级校准
测试端口电缆转换器
高精度等相适配器，与K型一起使用AutoCal?自动校准模块，用SMA或3.5mm连接器,也不会影响校准精度
36583S SMA型
36583L 3.5mm型
36583K K型
测试端口电缆
高性能稳相柔性电缆
3671A50-1 K(f)-GPC-7, 63.5cm(25英寸), 1对
3671A50-2 K(f)-GPC-7, 96.5cm(38英寸)
3671S50-1 K(f)-3.5mm(m), 63.5cm(25英寸)，1对
3671S50-2 K(f)-3.5mm(m), 96.5cm(38英寸)
3671K50-1 K(f)-K(m), 63.5cm(25英寸)， 1对
3671K50-2 K(f)-K(m), 96.5cm(38英寸)
3671K50-3 K(f)- K(f)和K(f)- K(m), 63.5cm(25英寸)
3671V50-3 V(f)-V(m), 63.5cm(25英寸)，1对
3671V50-3 V(f)-V(m), 96.5cm(38英寸)
经济型半刚性电缆
3670A50-1 GPC-7, 30.5cm(12英寸)
3670A50-2 GPC-7, 61cm(24英寸)
3670N50-1 N(f)-N(m), 30.5cm(12英寸)
3670N50-2 N(f)-N(m), 61cm(24英寸)
3670NN50-1 N(m)-N(m), 30.5cm(12英寸)
3670NN50-2 N(m)-N(m), 61cm(24英寸)
3670K50-1 K(f)-K(m), 30.5cm(12英寸)
3670K50-2 K(f)-K(m), 61cm(24英寸)
3670KF50-1 K(f)- K(f) ,30.5cm(12英寸
3670KF50-2 K(f)-K(f), 61cm(24英寸)
3670V50-1 V(f)-V(m), 30.5cm(12英寸)
3670V50-2 V(f)-V(m), 61cm(24英寸)
精密适配器
同轴
K220B DC－40GHz ，50Ω，K(m)-K(m)
K222B DC－40GHz ，50Ω，K(f)-K(f)
K224B DC－40GHz ，50Ω，K(m)-K(f)
34VK50 DC－46GHz ，50Ω，V(m)-K(m)
34VKF50 DC－46GHz ，50Ω，V(m)-K(f)
34VFK50 DC－46GHz ，50Ω，V(f)-K(f)
34VV50 DC－65GHz ，50Ω，V(m)-V(m)
34VVF50 DC－65GHz ，50Ω，V(m)-V(f)
34VFV50 DC－65GHz ，50Ω，V(f)-K(f)
波导转同轴
提供18GHz－65GHz各类波导分别转换为K型、V型连接器的适配器
35WR15V 50－65GHz WR15－V(m)
35WR15VF 50－65GHz WR15－V(f)
35WR19K 40－50GHz WR19－K(m)
35WR19KF 40－50GHz WR19－K(f)
35WR19V 40－60GHz WR19－V(m)
35WR19VF 40－60GHz WR19－V(f)
35WR22K 33－50GHz WR22－K(m)
35WR22KF 33－50GHz WR22－K(f)
35WR22V 33－50GHz WR22－V(m)
35WR22VF 33－50GHz WR22－V(f)
35WR28K 26.5－40GHz WR28－K(m)
35WR28KF 26.5－40GHz WR28－K(f)
35WRD180K 18－40GHz WRD180－K(m)
35WRD180KF 18－40GHz WRD180－K(f)
