出售8753D/Agilent 回收8753D/网络分析仪
主要特性与技术指标
内置S-参数测试仪
可选时域和扫描谐波测量
具有频率偏置功能的混频器测试
可选步进衰减器
描述
可用于全部正向和反向测量的内装S-参数测试装置，使您能通过一次连接全面评测元件
优异的精度，经过最全面的校准
可选时域和扫描谐波测量
用频率偏置能力作混频器测试
可选步进衰减器，以扩展源输出功率范围
通过失败测试，内插误差校正，测试序列和用户定义测试频率，以提高生产能力
2个独立的显示通道，以同时测量反射和传输特性

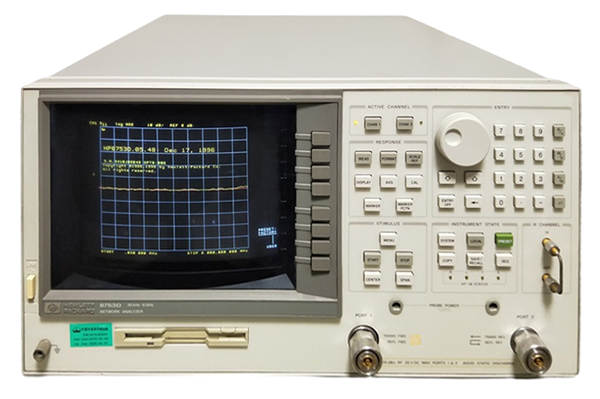

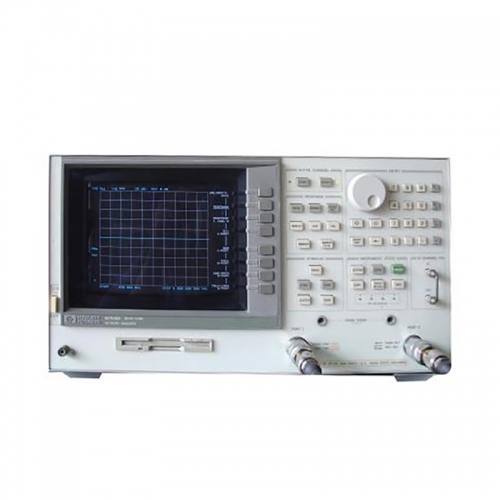

Agilent 8753D|HP-8753D | HP8753D 3G|6G射频矢量网络分析仪300kHz-3G/6GHz
*频率范围：30kHz～3或6GHz
*带有固态转换的集成化S参数测试装置
*达110dB的动态范围
*快的测量速度和数据传递速率
*大屏幕LCD显示器加上供外部监视器用的VGA输出
*同时显示所有4个S参数
*将仪器状态和数据存储/调用到内置软盘驱动器
*可选用的时域测量和扫描谐波测量
HP 8753D射频网络分析仪为满足研制实验室或生产制造的测试需求，在速度、性能和方便使用上提供了无与伦比的结合。8753D以其覆盖3或6GHz频率范围的集成化S参数测试装置、达110dB的动态范围以及频率扫描和功率扫描，为表征有源或无源网络、元器件和子系统的线性和非线性特性提供了圆满的解决方案。所使用的新型微处理器使测量和数据传递速率比以往的型号快达7倍之多。 网络分析仪的特点是有2个独立的测量通道，可同时测量和显示所有4个S参数。
可以选择用幅度、相位、群延迟、史密斯圆图、极坐标、驻波比或时域格式来显示反射和传输参数的任意组合。便于使用的专用功能键能迅速访问各个测量功能。可以利用达4个刻度格子在高分辩率的LCD彩色显示器上以重叠或分离屏面的形式来观察测量结果。为了驱动更大的外部监视器，以便于观察，增加了与VGA兼容的输出。
较好的通用性和性能 一个集成化的合成源提供了达10mW的输出功率（用选件011可达100mW），1Hz的频率分辩率和线性频率，对数频率，列表频率，CW和功率扫描功能。三个调谐接收机可以在6GHz（带有选件006频率扩展）处105dB或3GHz（标准）110dB的宽动态范围内进行独立的功率测量或同时比值测量。集成化的测试装置可以在不使用倍频器的情况下，测量达6GHz装置的传输和反射特性。
为了在非同轴系统中进行方便而精确的测量，特提供了TRL＊/LRM＊1校准。利用内置适配器移去校准技术，还能实现对非插入式器件的高精度测量。高稳定度的频率基准（选件1D5）提高了对高Q器件，如表面声波（SAW）器件、晶体谐振器或介质谐振滤波器的频率测量精度。为了提高配置的灵活性，选件011取消了内置测试装置，以便能选择自己所需的测试装置。
HP 8753D选件011可与HP85046A/B和85047A S参数测试装置以及供其它特殊应用的专用测试装置配套使用。用于自动生产的新型选件可以删除内部显示和降低仪器成本（选件1DT）。生产效率的提高 测试时序功能允许一次键入来迅速、反复执行复杂的任务。在时序工 作方式下，只需从面板测量一次，分析仪便能储存键入，以致无需额外编程。还可以利用测试时序经并行或HP-IB端口对外部装置进行控制。另一些生产率特点包括支持LIF和DOS格式的内置软盘驱动器、非易失存储器、串行和并行接口，DIN键盘接口以及对打印输出和文件提供时间记录的实时时钟。还包括极限测试、任意频率测试和标记跟踪功能。通过利用列表扫描工作方式来选择待测试的特殊频率以及在每个频率范围设置独立的中频带宽和功率电平，可以缩短测量时间。分段校准和内插误差修正能提高分析仪已校频率范围的某一区段上的矢量精度。非线性装置的测试 为了对器件进行更先进的表征，选件002增加了谐波测量功能。可以直接或以相对于基波的数显示放大器的扫描二次和总谐波电平。按动一个按钮，即可测量达－40的谐波。功率计校准向对输入或输出电平敏感的器件提供稳幅的功率。
HP 8753D自动对436A、437B、438A、EPM-441A或EPM-442A功率计进行控制，使在测试系统中任何处的功率都调到具有功率计的精度，或将网络分析仪接收机校准来进行精确的功率测量。为了测量混频器、调谐器和其它频率转换器件，频率偏置工作方式允许对网络分析仪独立于接收机调谐。分析仪很容易以固定中频或扫描中频测试方式完成变频损耗、相位、群延迟和混频器统调的测量。 时域分析 利用选件010，能观察在时域中的反射或传输响应。该分析仪对频域数据的快速傅氏逆变换进行计算，以显示反射系数或传输系数随时间变化的关系。两种时域分析方法能观察器件的阶跃响应或冲击响应。定时选通可用来除去一些不希望的响应，如接头失配，选通结果则可在时域或频率中显示。 1TRL＊和LRM＊是直通—反射—传输线和传输线—反射—匹配校准技术的三取样器执行方式。技术指标摘要 测试装置 集成化的S参数测试装置以50Ω（标准）或75Ω（选件075）提供完满的正向和反向测量。
外部测试装置由HP 8753D选件011提供。
测试端口输出频率特性范围： 30kHz～3GHz（标准） 30kHz～6GHz（选件006） 300kHz～3GHz（选件011） 30kHz～6GHz（选件011、006）
分辩率：1Hz 精度：±10ppm（在25℃±5℃时）
输出特性功率范围：－85～+10dBm；－85～+8dBm（选件075）
分辩率：0.05dB 扫描范围：25dB
电平精度：±1.0dB（相对于0dBm输出电平）
电平线性（30kHz～300kHz典型值）（－15～+5dBm）±0.2dB （+5～+10dBm）±0.5dB
阻抗：50Ω（标准）；75Ω（选件075）
二次谐波：在+10dBm处＜－25dBc（16MHz～3GHz）
三次谐波：在+10dBm处＜－25dBc（16MHz～2GHz）
非谐波寄生信号（典型值）与混频器有关的非谐波寄生信号：在+10dBm处＜－30dBc
测试端口输入特性频率范围：30kHz～3GHz（标准） 30kHz～6GHz（选件006）平均噪声电平 3kHz BW: －82dBm（＜3GHz）, －77dBm（3～6GHz） 10Hz BW: －102dBm（＜3GHz）, －97dBm（3～6GHz）
大输入电平：+10dBm 损坏电平：±26dBm或35Vdc 阻抗：50Ω（用选件075时为75Ω）
谐波：（选件002）
二次谐波：在+8dBm处为＜－15dBc
三次谐波：在+8dBm处为＜－30dBc 谐波测量精度（在25℃±5℃时）： 16MHz～3GHz: ±1dB 3GHz～6GHz: ±3dB（带选件006）
谐波测量动态范围 －40dBc（输出=－10dBm，输入＜－15dBm）
群延迟特性范围：1/（2×小孔径）孔径（可以选择的）
大：频率间隔的20％小：（频率间隔）/（点数-1）
群延迟精度（单位为秒）： ±（相位精度）（单位为度）/（360×孔径（Hz））
结构特性尺寸：425（宽）mm×222（高）mm×457（长）mm
重量：净重21公斤
HP 8753D的升级配件 升级配件能用新的操作系统进行升级或给现有的网络分析仪增添其它可选用的测量功能。下列为HP 8753D的升级配件。 HP 8753DU选件002谐波测量升级配件 这套升级配件将谐波测量功能（选件002）添加到HP 8753D网络分析仪上。这套配件包含在HP维修中心的安装服务。
用于标准件的HP 8753DU选件006 6GHz升级配件 这套升级配件将HP 8753D的工作频率范围从3GHz扩展到6GHz，不需要附加的测试装置。它包含在HP维修中心的安装服务。用于选件011的HP8753DU选件611 6GHz升级配件 这套升级配件将HP 8753D选件011的工作频率范围从3GHz扩展到6GHz。它包含在HP维修中心的安装服务。不与选件075或选件011兼容。选件010时域升级配件 这套升级配件为现有的HP 8753D网络分析仪增添时域分析功能（选件010）。这套配件可由用户自己安装。选件099固化软件升级配件 这套升级配件为HP 8753D网络分析仪提供了固化软件的新版本。这套配件可由用户自己安装。选件1D5高稳定度频率基准升级配件 这个选件高稳定度频率基准（选件1D5）添加到HP 8753D网络分析仪上。这个选件包含在HP维修中心的安装服务。附件 HP 11930A/B功率限制器 HP 11930A/B功率限制器保护网络分析仪、频谱分析仪和信号源的输入电路免受瞬时和短时间的过载。
技术指标摘要 HP 11930A HP 11930B
频率范围 DC～6GHz 5MHz～6.5GHz
输入/输出连接器 APC-7 N型
插入损耗 1.0dB（dc～3 GHz） 1.0dB（16MHz～3GHz） 1.5dB（3～6GHz） 1.5dB（3～6.5GHz）
回波损耗 22dB（30kHz～3GHz） 21dB（16MHz～3GHz） 20dB（3～6GHz） 17dB（3～6.5GHz）
阻抗 50Ω（额定值） 50Ω（额定值）
HP86205A/86207A射频电桥
HP86205A/86207A高方向性射频电桥在各种各样的通用应用场合中能提供无与伦比的性能。它们特别适用于精确的反射测量和信号稳幅应用。
技术指标摘要 HP86205 HP86207A
阻抗 50Ω 75Ω
频率范围 300kHz ～ 6GHz 300kHz ～ 3GHz 方向性 30dB, 0.3MHz ～ 5MHz 40dB, 5MHz ～ 2GHz 30dB, 2GHz ～ 3GHz 20dB, 3GHz ～ 5GHz 16dB, 5GHz ～ 6GHz 30dB, 0.3MHz ～ 5MHz 40dB, 5MHz ～ 1.3GHz 35dB, 1.3GHz ～ 2GHz 30dB, 2GHz ～ 3GHz
耦合度 （＜3GHz）16.0dB, （＞3GHz）16.5dB, +0.15dB/GHz -0.20dB/GHz
插入损耗 1.5dB,+0.1dB/GHz
大输入 25dBm
射频连接器 50ΩN型（阴） 75ΩN型（阴）
结构特性尺寸：93mm（高）×160mm（宽）×23mm（长）
重量：净重0.57公斤
HP11850C/D三路功分器技术指标摘要
HP11850C HP11850D
阻抗 50Ω 75Ω
频率范围 DC～3GHz DC～2GHz
统调 ±0.25dB,±30 ±0.2dB,±2.50 等效源匹配（比值或稳幅） 在1.3GHz处为30dB 在3GHz处为20dB 在1.3GHz处为30dB 在2GHz处为20dB
额定插入损耗 9.5dB+1dB/GHz 7.8dB
输入端口匹配 DC～1.3GHz 20dB 20dB 1.3GHz～Fmax 10dB 10dB
射频连接器 射频输入：（阴） 50Ω N型 50Ω N型 所有其它端口：（阴） 50Ω N型 75Ω N型
HP11851B射频电缆配件
这套配件包括在1.3GHz上相位匹配到40的3根长610mm的电缆和一根长860mm的电缆。接头均为N型（阳）。
HP11852B 50Ω/75Ω损耗小的衰减器
HP11852B是一种用HP8753C对75Ω器件进行测量所需要的低驻波比（SWR）且损耗小的衰减器。频率范围：DC～3.0GHz 插入损耗：5.7dB 回波损耗： 75Ω的典型值≥30dB； 50Ω的典型值≥26dB；大输入功率：250mW（+24dBm）射频接头： 50ΩN型（阴）和75ΩN型（阳）标准件； 50ΩN型（阳）和75ΩN型（阴）选件004 校准配件
HP8753D的校准配件包含在提高精度过程中使用的一些精密标准件，用以表征HP8753D测量系统的系统误差。
HP85031B 7mm校准配件 HP85031B校准配件包括一套精密7mm固定终端负载和用来校准HP8753以及用来测量具有精密7mm接头的50Ω测试装置的一套开路器/短路器。这套配件的频率范围为300kHz～6GHz。 HP85032B 50Ω N型校准配件 HP85032B校准配件包括用来校准HP8753的50ΩN型标准件及其用于测量具有50ΩN型接头器件的50Ω测试装置的精密50ΩN型标准件。还包括对不可插入器件进行精确测量的精密相位匹配的7mm转50ΩN型适配器。标准件包括具有阴、阳接头的固定终端负载、开路器和短路器。这套配件的频率范围为DC～6GHz。
HP85036B 75Ω N型校准配件 HP85036B 75ΩN型校准配件包括用来校准HP8753的精密75ΩN型标准件及用于测量具有75ΩN型接头器件的75Ω测试装置。标准件包括具有阴、阳接头的固定终端负载、开路器和短路器。还包括对不可插入器件进行精确测量的精密相位匹配的适配器。 HP85090系列电子校准组件和控制单元 这个系列提供对HP8753的电子校准（Ecal）功能。通常的校准配件标准件由两个固态校准组件代替。这两个校准组件可以由一个控制单元程控来对测试端口呈现许多不同的阻抗。全部二端口校准可以由一次连接在几分钟内完成，出错的机会较少，接头的磨损也较小。ECal需要具有适当接头类型的HP85090C电子校准控制单元和HP85090系列校准组件。
HP8753D网络分析仪，30kHz～3GHz集成化网络分析仪具有内置彩色显示器，S参数测试装置，磁盘驱动器和30kHz～3GHz合成信号源。标准的50Ω型有两个7mm测试端口。 Opt 002谐波测量功能
Opt 006 6GHz频率扩展
Opt 010时域功能
Opt 011除去内置测试装置
Opt 075 75Ω阻抗
Opt 1D5高稳定度频率基准
HP85031B精密7mm校准配件
HP85032B 50ΩN型校准配件
HP85032E 50ΩN型经济校准配件
HP85036B 75ΩN型校准配件
HP85060C电子校准控制单元
HP85060系列电子校准单元
HP11883A谐波测量（选件002）升级配件
HP11884B HP8753D用6GHz（选件006）升级配件
HP11884C HP8753D选件011用6GHz（选件006） 升级配件
HP85019B时域（选件010）升级配件
HP86205A 50Ω电桥
HP86207A 75Ω电桥
HP8753D Opt K36 双工器测试适配器 Opt K39三端口测试装置适配器
HP11850C 50Ω功分器
HP11850D 75Ω功分器
HP11851B 50Ω/N型射频电缆配件
HP11852B 50Ω/75Ω小损耗衰减器
